Schläuche & Fittings

Unser umfassendes Sortiment an Standard- und kundenspezifischen Schläuchen, Anschlüssen, Fittings sind in einer Vielzahl von unterschiedlichsten Materialien und Ausführungen z.B. biokompatibles PEEK, PTFE, FEP, PFA oder High Purity PFA erhältlich, um den anspruchsvollen Anforderungen analytischer Hochleistungssysteme gerecht zu werden.

Übersicht Schläuche

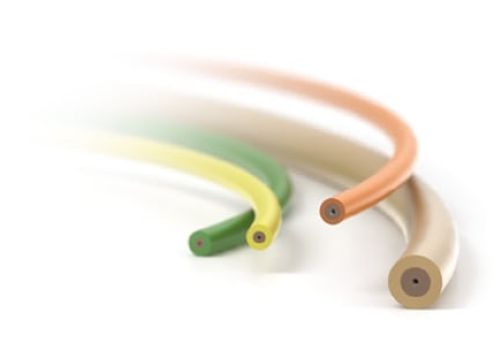

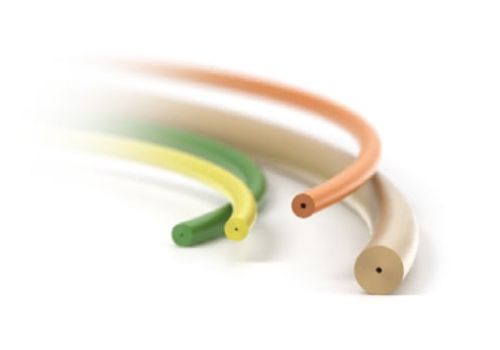

PEEK

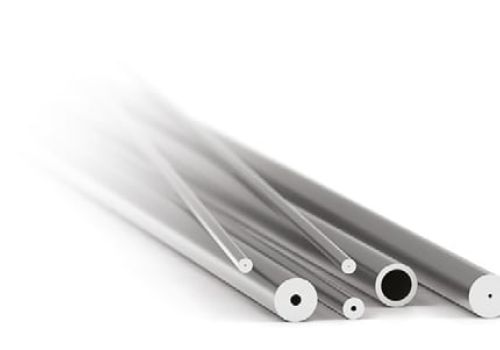

Stainless Steel

PEEKsil

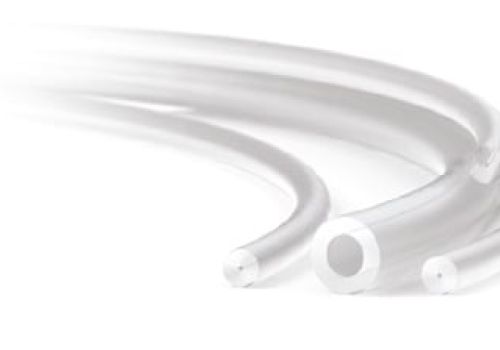

PFA

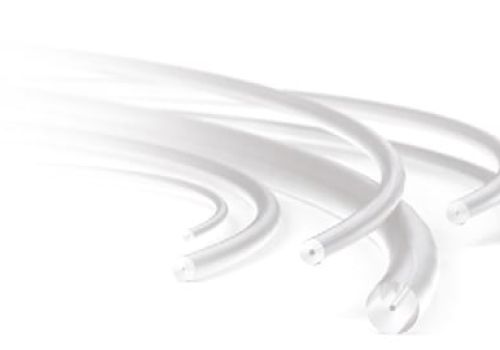

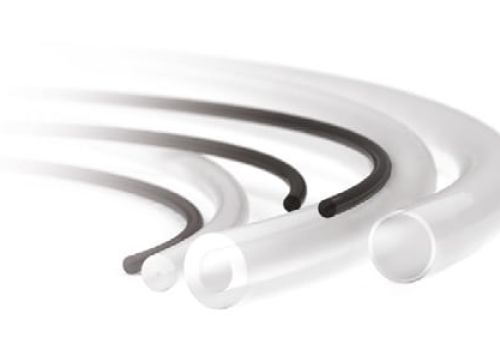

FEP / PTFE

ETFE

Fittings, Adapter und Verbinder

Hochdruck-Fittings

Standardmäßige PEEK-Hochdruckverschraubungen sind für einen Druck von bis zu 350 bar (5000 psi) mit handfesten Muttern ausgelegt, was weit über die Berstfestigkeit der meisten PEEK-Schläuche hinausgeht.

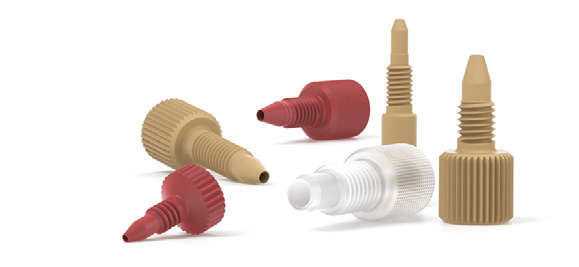

  • PEEK One-Piece-Fittings
  • Nuts & Ferrules
  • Plugs & Caps
  • PEEK Unions
  • T-Stücke und Kreuzverbindungen
  • Adapter

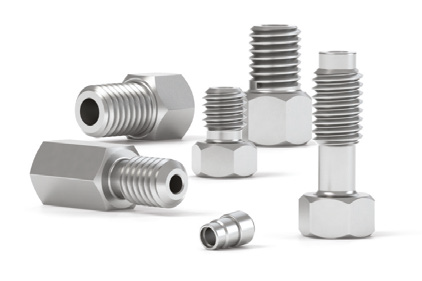

Ultra-Hochdruck Edelstahl-Fittings

Bei diesen Edelstahlverschraubungen handelt es sich in der Regel um Klemmringverschraubungen, bei denen ein Kegel auf die Kapillare gepresst und eine Verschraubungsmutter angezogen wird. Sie bieten die beste Zuverlässigkeit bei HPLC und UHPLC Anwendung.

  • Valco® stainless nuts
  • Rheodyne® compatible stainless nuts
  • Ferrules
  • Plugs
  • T-Stücke und Kreuzverbindungen
  • Rostfreie Verschraubungen

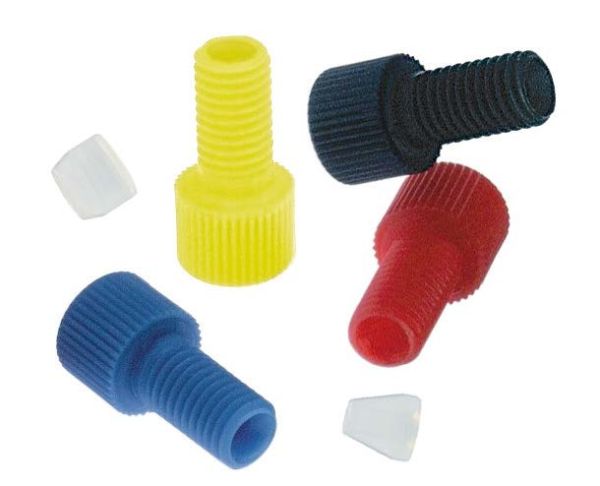

Niederdruck-Fittings

Die Niederdruckanschlüsse eignen sich ideal für die Durchflussanalyse, LC und weitere Anwendungen. Sie können bei einem Druck von bis zu 500 psi und einer Temperatur von bis zu 50°C sicher verwendet werden.

  • Flangeless connections
  • Flanged tube end fittings
  • Unions
  • T-Stücke, Kreuzverbindungen
  • Verteiler

Zubehör und Tools

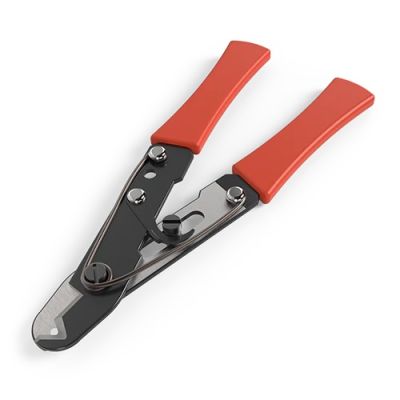

Schlauchschneider / Cutter

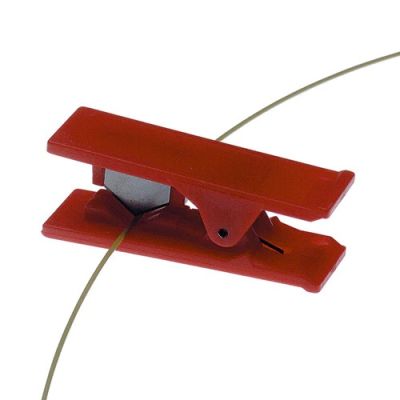

Guillotine Cutter

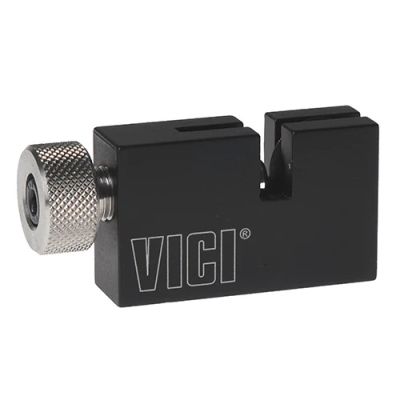

Stainless Steel Cutter

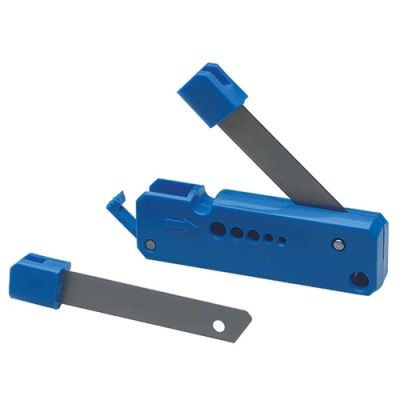

Clean-Cut

1/16 Cutter

Weiteres Zubehör

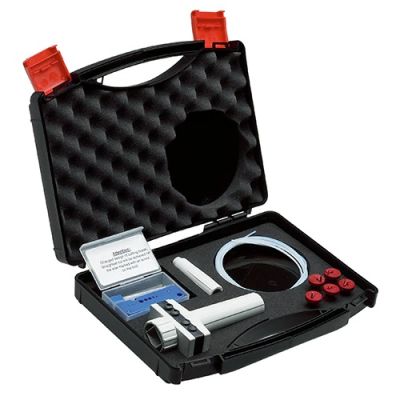

Easy Flange Kit

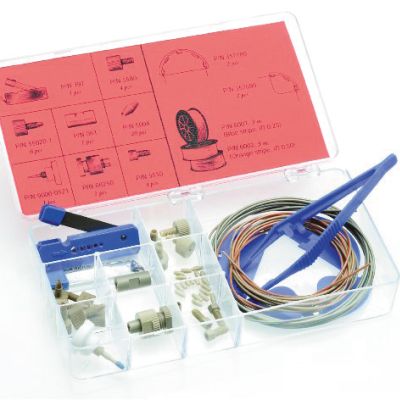

PEEK Starter Kit

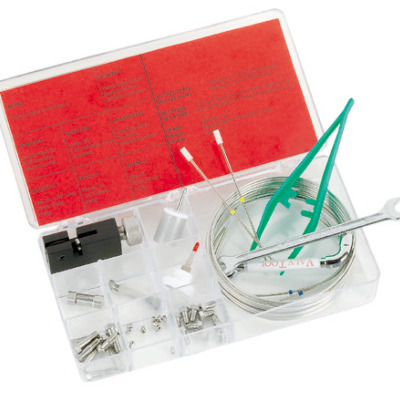

Stainless Steel Starter Kit

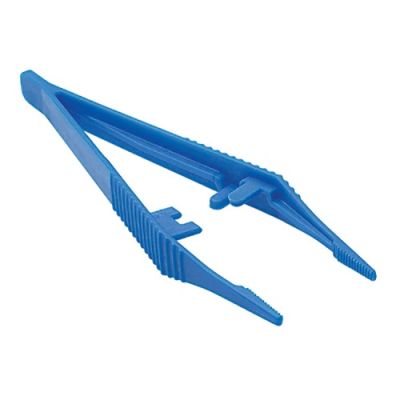

Pinzetten

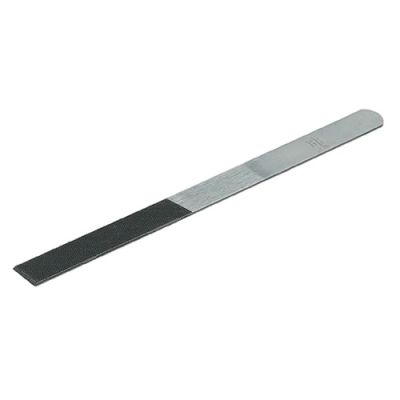

Feilen

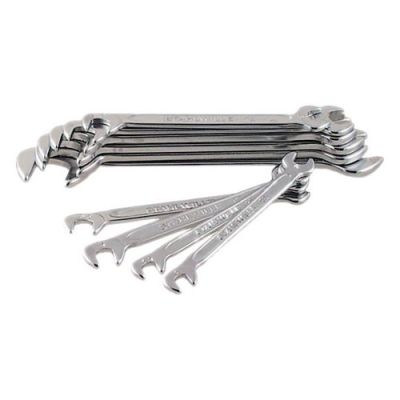

Schraubenschlüssel

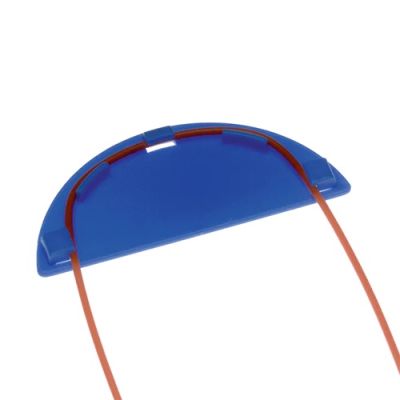

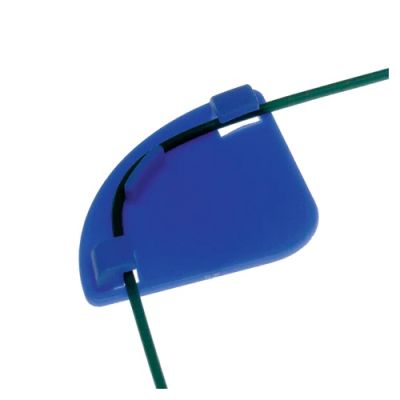

Peek tubing elbows

Peek tubing elbows

Hilfreiche Informationen

Auswahl des richtigen Fittings

Fittings und Adapter haben verschiedene Merkmale, die man bei der Auswahl berücksichtigen muss. Die nachfolgende Übersicht dient ihnen als Hilfestellung die passende Verbindung zu finden:

Gewinde des Fittings (Gewindegänge pro Zoll) Gewinde des Fittings (Durchmesser) Geometrie des Fittings Größe und Art des zu verbindenden Schlauchs Material, aus dem das Fitting hergestellt ist Höhe des zu erwartenden Drucks
20 1/2” (12.7 mm) Sechskant-Geometrie FEP & PFA - hohe chemische Beständigkeit Kunststoff Hochdruck (HPLC, UHPLC) - konische Anschlüsse Niederdruck – Flangless-Fitting-Anschlüsse
24 5/16” (7.9 mm) Gabelschlüssel-Geometrie Peek & Edelstahl – hohe Druckresistenz Metall
28 1/4” (6.4 mm) Knurl
32 3/16” (4.8 mm) Gauge 10, & 9/64” (3.6 mm) Gauge 6 Winged Head
40 9/64” (3.6 mm) Gauge 6

Betrachtet man z. B. eine Gewindekennzeichnung wie 1/4-28, so zeigt der Verweis 1/4" an, dass das Gewinde einen maximalen Durchmesser von 1/4" hat, und die 28 gibt an, wie viele Gewindegänge pro Zoll am Schaft des Fittings vorhanden sind.
