PSD/6 Dosiermodule
Das PSD/6 ist ein kompaktes und sehr präzises Spritzen-Dosiermodul, welches für Liquid-Handling- Anwendungen im Bereich von 2,5 µl bis 50 ml geeignet ist.
- großer Dosierbereich
- modular
- präzise
Exaktes Dosieren µl bis ml
Der PSD Spritzendosierer bietet als Direktverdränger-System den Vorteil, dass sowohl hochviskose, leichtflüchtige als auch Medien mit unterschiedlichen Dichten sehr präzise dosiert werden können, ohne dass das System zuvor kalibriert werden muss.

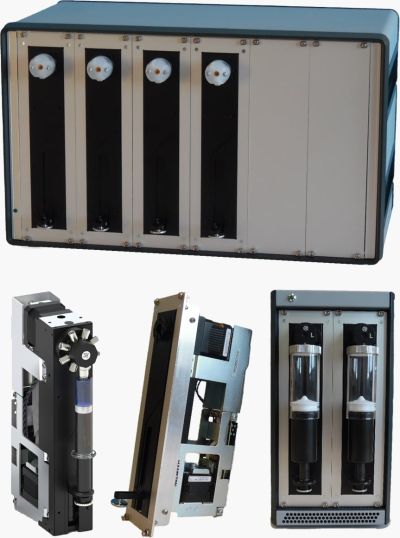

Die Systeme können je nach Ausführung über RS232, mit Analog- oder TTL Signalen angesteuert und überwacht werden. Für komplexe Aufgabenstellungen oder Mehrkanalanwendungen können bis zu 15 Systeme miteinander gekoppelt werden bzw. sind schon als fertige 2-, 3- und 6-fach Dosierer erhältlich.

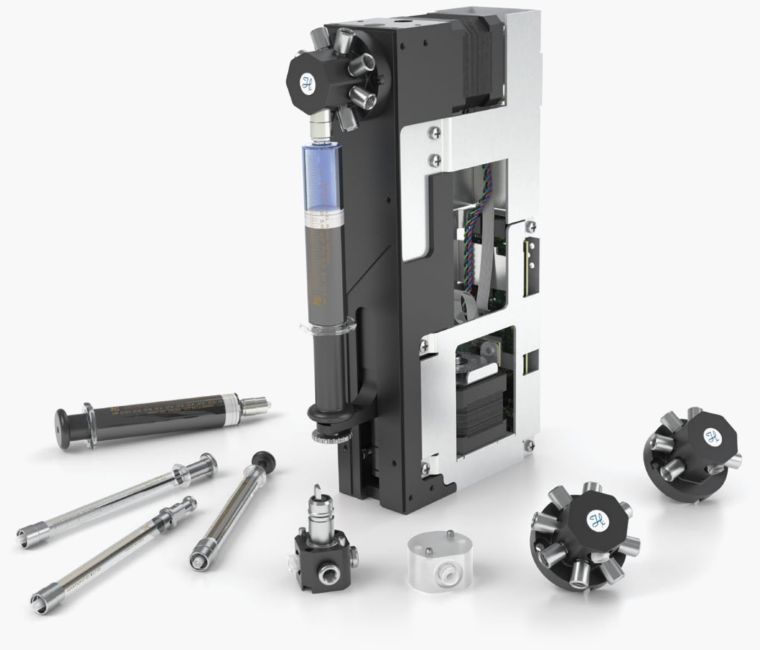

PSD Spritzendosierer bestehen aus einem Spritzenantrieb kombiniert mit einem Ventilantrieb. Über das aktive Ventil wird festgelegt, aus welchem Port Medium gezogen bzw. wohin es gefördert werden soll – das System ist somit selbstansaugend. Die 6 cm Hublänge des Spritzenantriebes lässt sich über einen Schrittmotor in 48.000 Schritte auflösen und in einem Zeitbereich von 2 sek – 100 min verfahren. Je nach montierter Spritze ergeben sich hieraus Dosiermengen (in einem Hub) von 2,5 µl bis 50 ml. Der Ventilantrieb erlaubt den Einsatz unterschiedlichster Ventile (Fluidpfad & Material). Spritzen und Ventile können in kürzester Zeit montiert oder getauscht werden und ermöglichen somit einen einfachen sowie schnellen Wechsel zwischen unterschiedlichsten Konfigurationen.
Die Dosierparameter können auf die Fließ- und Dosiereigenschaften des jeweiligen Mediums für eine optimale Dosierung eingestellt werden, z.B. bezüglich Tropfenabriss, Einstrahlverhalten.

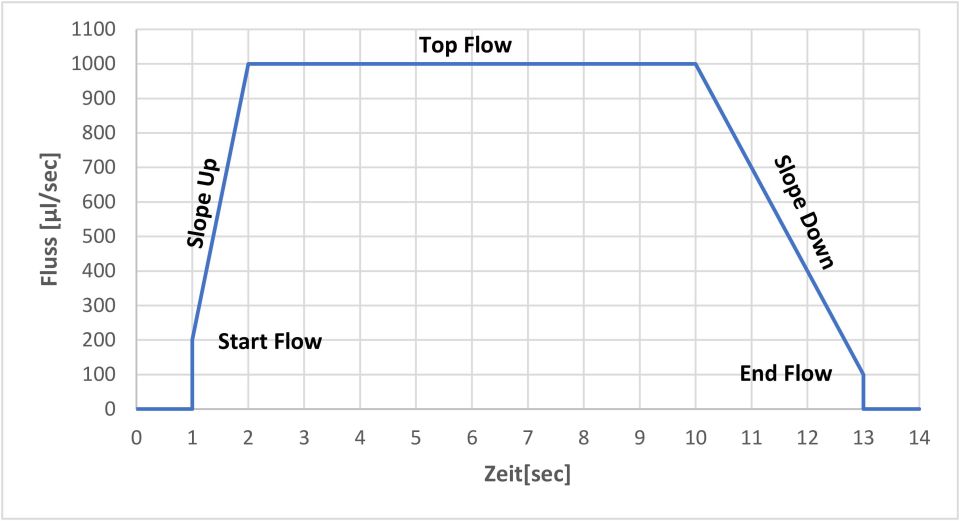

Die Dosierparameter sind:
- Volumen
- Dosierflussrate (TopFlow)
- Startgeschwindigkeit (StartFlow)
- Beschleunigung beim Starten der Dosierung (Slope Up)
- Abbremsen am Ende der Dosierung (Slope Down)
- Endgeschwindigkeit (EndFlow)
